Rexroth (Bosch Rexroth) гидравликалық қозғалтқыштарықұрылыс машиналарында, тау-кен жабдықтарында және өнеркәсіптік өндірісте кеңінен қолданылады. Сіз флот менеджері, техникалық қызмет көрсету инженері немесе сатып алу жөніндегі маман болсаңыз да, бөлшектер жүйесін және техникалық қызмет көрсетудің маңыздылығын түсіну өте маңызды. Бұл мақалада Rexroth гидравликалық қозғалтқыш компоненттері туралы негізгі ақпаратты ұйымдастыруға практикалық көзқарас қарастырылған.
Rexroth гидравликалық қозғалтқыштарыекі негізгі категорияға бөлінеді: осьтік поршеньді қозғалтқыштар және радиалды поршеньді қозғалтқыштар. Бөлшектердің ауыстырымдылығы мен үйлесімділігі әртүрлі серияларда өзгереді.
Осьтік поршеньді қозғалтқыштар (жалпы сериялар):

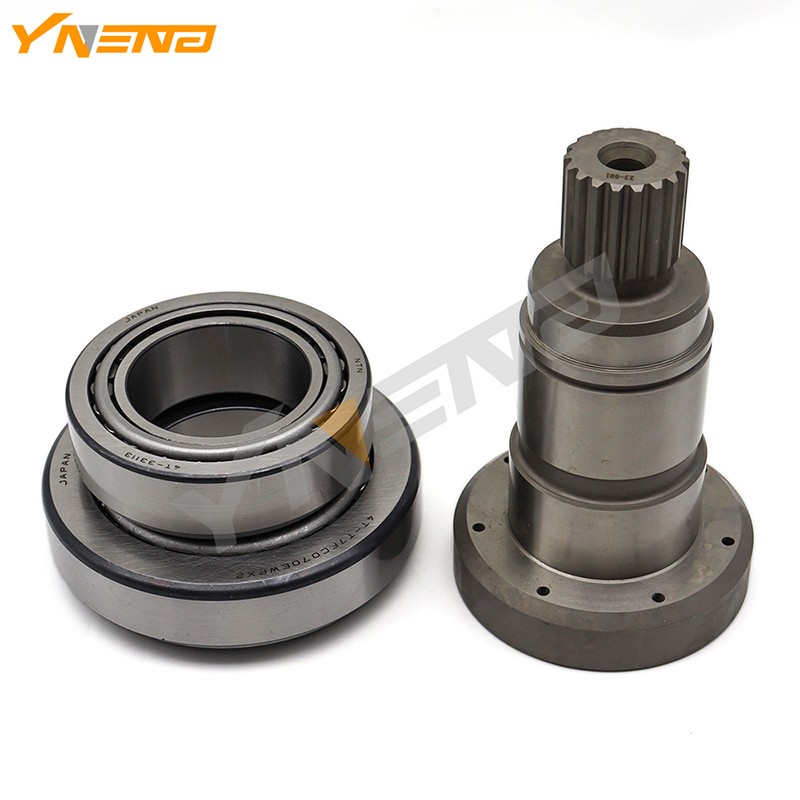

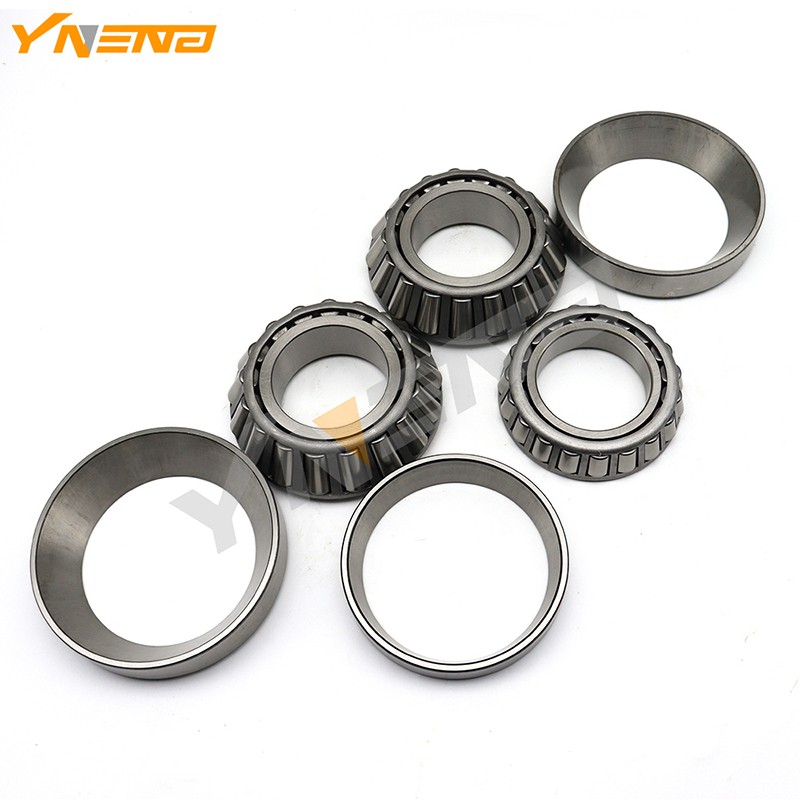

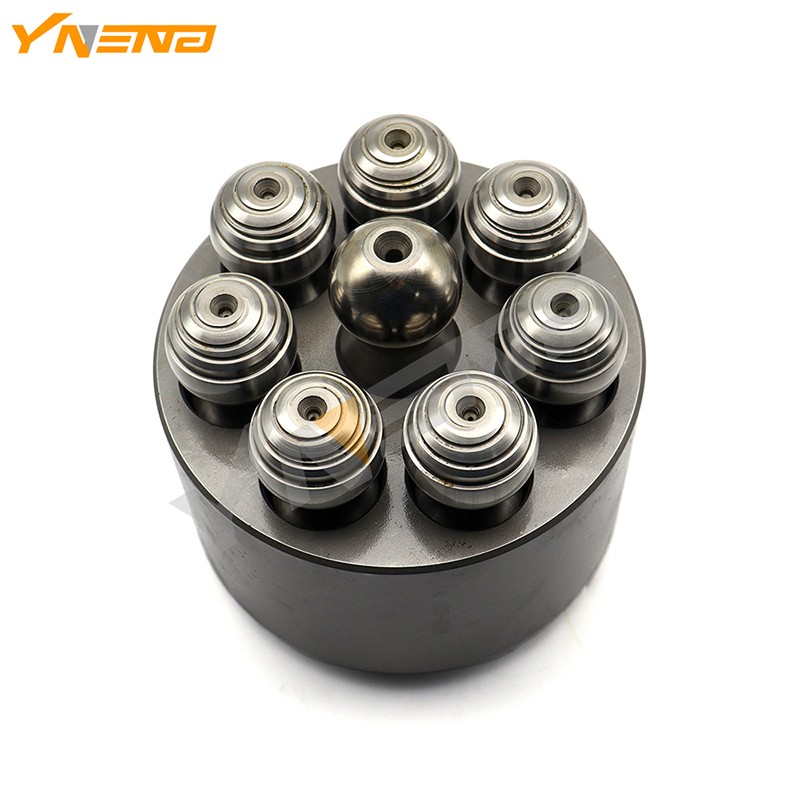

A6VM сериясы кеңінен қолданылатын айнымалы ығысу қозғалтқышы болып табылады, ол 28-ден 1000 куб/айнаққа дейінгі 11 орын ауыстыру өлшемін қамтиды. Бұл серияның негізгі бөліктеріне мыналар кіреді: цилиндр блогы, поршень/тәрпішке жинағы (7 дана/жинақ), клапан тақтасы, жетек білігі, бекіткіш тақта, дискі серіппесі және ортаңғы серіппе, алдыңғы және артқы қақпақтар, мойынтіректер және тығыздағыш жинақтары.
A10FM сериясы тұрақты орын ауыстыратын қозғалтқыш болып табылады, ол 10-нан 45 куб/айнаққа дейінгі 9 орын ауыстыру өлшемінде қол жетімді. Оның бөлшектерінің құрылымы A6VM-ге ұқсас, бірақ кейбір өлшемдерді алмастыруға болмайды — тапсырыс берген кезде әрқашан нақты үлгіні тексеріңіз.
Радиалды поршенді қозғалтқыштар (жалпы сериялар):
MCR сериясы (MCR3, MCR5, MCR10, т.б.) әдетте төмен жылдамдықтағы жоғары айналу моменті өнімділігі бар саяхат жетектері үшін пайдаланылады. Негізгі бөліктерге статор, ротор, алдыңғы/артқы қақпақтар және әдетте 42CrMo легірленген болаттан жасалған жетек білігі жатады. 100% алмасу мүмкіндігі бар жоғары сапалы кейінгі нарықтық баламалар бәсекеге қабілетті бағамен қол жетімді.
Таңдау бойынша кеңес: Бөлшектерге тапсырыс беру кезінде серия атауын ғана емес, толық мотор түрін (мысалы, A6VM107HA1/63W-VZB027A) көрсетуіңіз керек. Түр кодында бөліктердің үйлесімділігіне тікелей әсер ететін орын ауыстыру, басқару әдісі және орнату конфигурациясы туралы маңызды ақпарат бар.
OEM (түпнұсқа жабдық өндірушісі) бөлшектер сапасы мен жабдықталуына кепілдік беретін, зауыттан стандартты 12 айлық кепілдікпен рұқсат етілген Bosch Rexroth арналары арқылы жеткізіледі.
Саудадан кейінгі бөлшектердің сапасы әр түрлі. Жоғары сапалы баламалар келесі критерийлерге сай болуы керек:
OEM-ге баламалы материал (мысалы, тозуға төзімді мыс қорытпаларын пайдаланатын цилиндр блоктары)
Өлшемдері түпнұсқа бөлшектермен толығымен ауыстырылады
Қысым мен тиімділікті сынау арқылы дәлелденген өнімділік
Көптеген жоғары сапалы отандық (қытайлық) кейінгі нарықтық брендтер қазір айтарлықтай шығындармен OEM деңгейлеріне жақын өнімділікті ұсынады.
| Құрамдас | Қалыпты жағдай | Ауыстыру триггері |
|---|---|---|
| Поршеньді/тәрпішке жинағы | Клирация (поршеньден цилиндр саңылауына дейін): 0,033 мм | Егер саңылау 0,045 мм-ден асса, ауыстырыңыз; тозған тәпішке қалыңдығы 7,0 мм-ден 6,8 мм-ге дейін |
| Клапан тақтасы және цилиндр беті | Бетінің кедір-бұдырлығы Ra ≤ 0,4 | Егер Ra ≥ 3,2 дейін тозған немесе тозған болса, қайта ұнтақтаңыз немесе ауыстырыңыз |
| Үйкеліс тақталары | Қалыңдығы: 2,2 мм | 2,1 мм-ге дейін тозған кезде ауыстырыңыз (әйтпесе тежеу моменті жеткіліксіз) |
| Пломбалар | Моторды бөлшектеген сайын толық жинақ ретінде ауыстырыңыз | Екіншілік ағып кетуді болдырмайды |
Тиісті техникалық қызмет көрсету арқылы Rexroth қозғалтқыштары нақты қолданбаларда 25 жылдан асатын қызмет мерзіміне қол жеткізе алады.
Гидравликалық сұйықтық - бұл жүйенің «өмір қаны». Жұмыс жағдайларына және қоршаған ортаға байланысты өзгерту аралықтары әрбір әрбір әрбір | Сұйықтықтың түсі мен иісін үнемі тексеріп отырыңыз — қоюлану немесе күйген иіс жоғары температураны немесе тотығуды көрсетеді. Әрқашан Rexroth ұсынған сұйықтық сорттарын пайдаланыңыз; әртүрлі брендтерді араластыру аддитивті реакцияларды тудыруы мүмкін.
Сүзгілерді ауыстыру - ең үнемді қорғаныс шарасы. Қайтару сүзгілерін әр 500–1000 сағат сайын ауыстырыңыз — шаңды орталарда жиірек. Бітелген сүзгі айналма клапанды ашады, бұл сүзгіленбеген майдың қозғалтқышқа енуіне және тозуды жылдамдатуға мүмкіндік береді.
Корпус ағызу құбырындағы қалыпты жұмыс температурасы 80°C (176°F) төмен болуы керек. Температура одан жоғары көтерілсе, салқындату жүйесін, резервуардағы май деңгейін немесе ішкі ағып кету мүмкіндігін тексеріңіз. Кіріс және шығыс қысымын орнатылған мәндерге қарсы бақылаңыз — қалыптан тыс ауытқулар клапан тақтасының тозуын немесе клапан блоктарының ақауларын көрсетуі мүмкін.
Корпусты төгу ағыны денсаулықтың негізгі көрсеткіші болып табылады. Ағын 500 см³/мин (шамамен 0,5 л/мин) асатын болса, бұл шамадан тыс ішкі саңылауларды немесе тығыздағыштың істен шығуын білдіреді және қозғалтқышты тексеруге жоспарлау керек.
| Ақаулық симптом | Ықтимал себебі | Түзету әрекеті |
|---|---|---|
| Қозғалтқыш айналмайды; қысым босату клапанының параметріне жетеді | Жүктеме қозғалтқыш моментінің сыйымдылығынан асып түседі | Жүктемені тексеріңіз және азайтыңыз |
| Қозғалтқыш айналмайды; қысымның жоғарылауы жоқ | Мұнаймен қамтамасыз етілмейді; басқару клапаны іске қосылмаған; тежегіш босатылмаған | Сорғыны, реттеу клапанын және тежегішті босату қысымын тексеріңіз |
| Дұрыс емес айналу бағыты | Шлангілер кері бұрылады; ішкі жинақты бағдарлау қатесі | Жеткізу/қайтару желілерін ауыстырыңыз немесе дұрыс қайта жинаңыз |
| Жылдамдық орнатылған мәннен төмен | Мұнайдың жеткіліксіз жеткізілуі; майдың жоғары температурасына байланысты шамадан тыс ішкі ағу | Сорғы ағынын тексеріңіз; май температурасын төмендету |
| Тежеу моменті жеткіліксіз | Тозған үйкеліс тақталары; тежегіш поршені тұрып қалды | Бөлшектеу және тексеру; үйкеліс тақталарын ауыстырыңыз |
| Білік тығыздағыштың ағуы | Корпустың шамадан тыс қысымы; зақымдалған тығыздағыш ерні; тозған білік журналы | Су төгетін құбырдың бітелуін тексеріңіз; қажет болса, білік тығыздағышын ауыстырыңыз |
Rexroth сертификатталған қызмет көрсету орталықтары бөлшектеуді, тексеруді, тозған бөлшектерді ауыстыруды, қайта жинауды және сынақ стендінде өнімділікті сынауды қоса алғанда, толық сервистік жөндеу процестерін ұсынады. Олар сондай-ақ қызмет алмасу бағдарламасын ұсынады — тоқтап қалу уақытын азайту үшін істен шыққан қозғалтқышты зауытта қайта өндірілген алмастырғышқа ауыстырады.
Ескірген жабдық үшін REMAN (қайта өндіру) қолданылған құрамдастарды әдетте жаңа жабдық құнының бір бөлігімен бағаланатын «жаңа» өнімділік стандарттарына қалпына келтіретін үнемді балама болып табылады. Бұл толық күрделі шығындарсыз жабдықтың қызмет ету мерзімін ұзарту үшін өте қолайлы.
Тиісті жазбаларды жүргізіңіз: Әр мотор үшін жұмыс уақытын, ауыстырылған бөлшектерді және ақаулар тарихын журналға алыңыз.
Айналмалы жинақтарда сапаға басымдық беріңіз: Цилиндр блоктары, поршеньдер, клапан тақталары және мойынтіректерге арналған OEM немесе сертификатталған жоғары сапалы қосалқы бөлшектерді пайдаланыңыз.
Ешқашан тығыздағыштар мен сүзгілер бойынша ымыраға келмеңіз: Жоспарланған ауыстыру аралықтарын ұстаныңыз — бұл арзан, жоғары әсер ететін алдын алу шаралары.
Маңызды қосалқы бөлшектерді алдын ала жоспарлаңыз: Ұзақ уақытты қажет ететін заттарды анықтаңыз және ұзақ уақыт тоқтап қалмас үшін негізгі қосалқы бөлшектерді қоймада сақтаңыз.
Проактивті техникалық қызмет көрсетуді қабылдаңыз: Өндіріс шығындарын есепке алғанда, реактивті жөндеу әрқашан қымбатырақ болады. Жоспарлы тексеру авариялық бұзылудан әлдеқайда аз тұрады.
